產品詳細介紹：

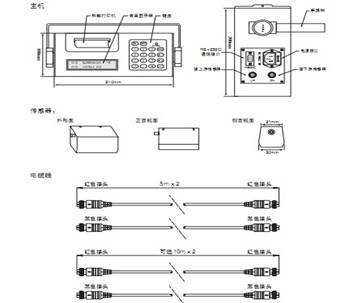

外形圖
左側視圖：
TDS-100P便攜式超聲波流量計是用來測量封閉管路液體流量的，它的傳感器是采用非接觸、附著式的，這樣就使安裝簡單易于操作。
TDS-100P便攜式超聲波流量計的兩個傳感器具有收、發兩用的特點。使用者將兩個傳感器按照一定距離附著在管道外側即可，可以使用兩次聲程的V法，四次聲程的W法，
或者采用聲波直接穿過被測管路的相對安裝的Z法。
流量計控制兩個傳感器輪流接收和發射超聲波并測量其間的傳播時間，計算時間差值，得到的時差與流體的流速成正比，其關系符合下面的表達式：
θ 為聲束與液體流動方向的夾角
M 為聲束在液體的直線傳播次數
D 為管道內徑
Tup為聲束在正方向上的傳播時間
Tdown 為聲束在逆方向上的傳播時間
ΔT=Tup –Tdown
§1.5 典型用途|
1. |
水、工業污水、海水 |
10. |
船體操作和維護 |
|
2. |
酸堿液 |
11. |
節能監測、節水管理 |
|
3. |
各種油類 |
12. |
造紙和制漿 |
|
4. |
給水和排水 |
13. |
泄漏檢測 |
|
5. |
水資源檢測 |
14. |
熱力、供暖、供熱 |
|
6. |
石油、化工 |
15. |
水泵、鍋爐、冷卻塔制造 |
|
7. |
食品和醫藥 |
16. |
流量、熱量管理、監控網絡系統 |
|
8. |
發電廠(核電、火力和水力) |
17. |
流量巡檢、流量跟蹤和采集 |
|
9. |
冶金、礦山 |
18. |
熱量測量、熱量平衡 |
TDS-100P便攜式超聲波流量計已成功的應用于各行業的計量工作，測量范圍20-6000mm，如此廣泛的測量是因為它采用了非接觸式測量，沒有活動部件，不受系統的壓力和惡劣環境的影響。標準傳感器的上限溫度是110℃，超過此溫度請與廠家聯系。
§1.6 裝箱單(標準配置)|
標準配置 |
數 量 |
描 述 | |
|
主 機 |
|
1個 |
工作溫度:-20-60℃ 測量精度±1% |
|
中型傳感器 |
|
2只 |
帶磁性 體積:64×35×32mm 工作溫度:-40-110℃ 測量范圍:DN50-DN1000mm |
|
超聲波專用信號電纜 |
|
2根 |
長度:5m,用于連接超聲波流 量計主機和傳感器 |
|
電 源 線 |
|
1根 |
長度:3m,用于給超聲波流量 計主機充電或使用交流供電， 長時間進行測量 |
|
超聲波專用耦合劑 |
1瓶 |
重量:110g,用于超聲波傳感器 和管壁間超聲波信號傳播 | |
|
拉 緊 器 |
2根 |
長度:3m,拉力≤100kg 用于非磁性管道捆綁傳感器 | |
|
卷 尺 |
|
1個 |
長度:3m 用于測量管道周長或兩個傳感 器間的安裝距離 |
|
熱敏打印紙 |
|
2卷 |
長度:30m |
|
說 明 書 |
|
1本 |
|
|
高強度防護箱 |
|
1個 |
體積:456×355×133mm 適用于野外、井下等惡劣環境 |
|
可選配的傳感器 |
型 號 |
描 述 |
測量范圍 |
溫度范圍 |
|
小型傳感器 |
S-1 |
帶磁性 |
DN15-100mm |
-40～110℃ |
|
中型傳感器 |
M-1 |
帶磁性 |
DN50-7000mm |
-40～110℃ |
|
大型傳感器 |
L-1 |
帶磁性 |
DN300-6000mm |
-40～110℃ |
|
高溫小型傳感器 |
HS-1 |
DN15-100mm |
-40～160℃ | |
|
高溫中型傳感器 |
HM-1 |
DN50-1000mm |
-40～160℃ |
|
可選配的其它配件 |
型 號 |
描 述 |
測量范圍 |
測量精度 |
|
超聲波測厚儀 |
TT100 |
準確測量管道壁厚提高流量測量精度 |
1.2～225.0mm |
±1%H±0.1mm (H為被測物厚度) |
|
加長信號電纜 |
長度10m×2 |
適用于測量管道距離主機較遠的場合 |
||
|
加長拉緊器 |
長度6m×2 |
適用管道直徑超過1000mm的傳感器固定 |
||
|
熱敏打印紙 |
長度30m |
|
項 目 |
性 能、參 數 | |
|
測 量 主 機 |
精 度 |
優于±1% |
|
重 復 性 |
0.2% | |
|
流速范圍 |
0 ~ ±30 m/s | |
|
測量原理 |
時差型，采用低電壓多脈沖發射電路，雙平衡信號差分接收電路 | |
|
采樣頻率 |
256次/秒 | |
|
顯 示 |
2×20點陣式背光型液晶顯示器可同時顯示瞬時流量及累積流量、流速、時間等數據 | |
|
操 作 |
4×4＋2式輕觸鍵盤 | |
|
輸 出 |
數據接口：RS-485 | |
|
打印輸出 |
選用24列字符微型熱敏打印機 | |
|
其它功能 |
自動記憶前64日、前64月、前5年的流量數據 自動記憶前64次來電和斷電時間及流量 可進行人工或自動補量，減少用戶流量損失 自動記憶前64日流量計的工作狀態是否正常 故障自診斷功能、網絡工作方式等 | |
|
傳 感 器 |
標準TS-1型，適用于管徑DN15～DN100 mm, 流體溫度≤110℃ 標準TM-1型，適用于管徑DN50～DN1000mm, 流體溫度≤110℃ 標準TL-1型，適用于管徑DN300～DN6000mm, 流體溫度≤110℃ | |
|
超聲波專用信號電纜 |
定制雙絞線，一般情況下限于20米，特定場合單根可加長至500 米，不推薦；選用RS-485通信接口，傳輸距離可達1000米以上 | |
|
管道 |
管 材 |
鋼、不銹鋼、鑄鐵、水泥管、銅、PVC、鋁、玻璃鋼等一切質密的管道，允許有襯里 |
|
內 徑 |
15～6000mm | |
|
直管段 |
傳感器安裝點盡可能滿足：上游≥10D，下游≥5D，距泵出口處≥30D（D是指管徑） | |
|
流 體 |
種 類 |
水、海水、工業污水、酸堿液、酒精、啤酒、各種油類等能傳導超聲波的單一均勻的液體 |
|
濁 度 |
≤10000 ppm且氣泡含量小 | |
|
溫 度 |
標準傳感器：-30~90℃，高溫傳感器：-30~160℃ | |
|
流 向 |
正反向雙向計量，并可以計量凈流量 | |
|
流 速 |
0 ~ ±30 m/s | |
|
工作環境 |
溫 度 |
主 機：-20～60℃ 傳感器：-40℃～110℃（大于此溫度范圍要求請與廠家聯系） |
|
濕 度 |
主機：85%RH 傳感器：可浸水工作，水深≤3m | |
|
電 源 |
鎳氫電池可連續工作20小時以上或AC220V | |
|
功 耗 |
2W | |
|
充 電 |
采用智能充電方式，直接接入AC220V,充足后自動停止，顯示綠燈 | |
|
體 積 |
225×180×67 mm | |
|
重 量 |
凈重2.0kg（主機） | |
|
備 注 |
配備高強度防護箱，可在野外、井下等惡劣環境中使用 | |
請檢查備件是否與裝箱單內容相符？運輸中機殼是否受損？是否有螺絲脫落？連線是否松動？如有問題，請盡快與廠家聯系。
§2.2 供電電源及后備電池TDS-100P型便攜式超聲波流量計采用內置式鎳氫電池工作，充滿電后一般可工作20小時左右。
充電方式采用智能充電方式，操作者可將配備的電源線一端插入機器右側AC220V端口，另一端插入電源插座（AC220V）即可完成充電操作。連接完成后，機器鍵盤處有一處“CHARGE”紅色指示燈閃爍，表示充電正在進行。電池充足電后，紅色指示燈變?yōu)榫G色。
后備電池使用CR2032紐扣電池。它的作用是： = 1 \* GB3 ①保持單片機內部數據不丟失 = 2 \* GB3 ②保持實時時鐘的運行。如果沒有后備電池，那么外部供電電源斷電后，實時時鐘將不會運行，年月日累計等數據將會丟失。所以如果沒有后備電池，那么每次上電時，用戶都需要重新設置新的日期時間，否則定時打印及年月日累積等功能就不會正常工作。
在外部供電電源斷電的條件下，后備電池可保持數據及時鐘運行10萬小時。
后備電池的標稱電壓為3V。電池耗盡后，用戶可自行更換。
§2.3 傳感器接線便攜式傳感器使用不同的顏色區分上下游傳感器，請注意。上游：紅色，下游：藍色。
第十三版便攜式超聲波流量計的傳感器連線主要采用定制雙絞線，這是因為收發電路采用了雙平衡信號差分所決定的，定制雙絞線的好處是能使抗干擾性能大大提高。如果使用單屏蔽的常規高頻電纜，或者像第五版流量計那樣的雙屏蔽電纜，會使機器性能下降，外界干擾信號大的時候，不能正常測量。
建議一般情形下，都要使用專用電纜。專用電纜信號損耗小，抗干擾性好，能保證儀表長期可靠工作。
§2.4 安裝傳感器為了保證測量精度，選擇測量點時要求選擇流體流暢分布均勻的部分，應遵循下列原則：
1. 要選擇充滿流體的管段，如管段的垂直部分或充滿流體的水平管段。
2. 要保證測量點處的溫度在可工作范圍以內。
3. 充分考慮管內壁結垢狀況，盡量選擇無結垢的管段進行測量。實在不能滿足時，需把結垢考慮為襯里以求較好的測量精度。
4. 選擇管材均勻密致，易于超聲波傳輸的管段。
首先選擇管材致密部分進行傳感器安裝，將管外欲安裝傳感器的區域清理干凈，除去一切銹跡油漆，如有防銹層也應去掉，用角磨機打光，再用干凈抹布蘸丙***或酒精擦去油污和灰塵，然后在傳感器的中心部分和管壁涂上足夠的超聲波專用耦合劑，然后把傳感器緊貼在管壁上捆綁好。
注意：
= 1 \* GB2 ⑴ 在傳感器和管壁之間不能有空氣泡及沙礫。
= 2 \* GB2 ⑵ 在水平管段上，要把傳感器安裝在管道截面的水平軸上以防管內上部可能存在氣泡。

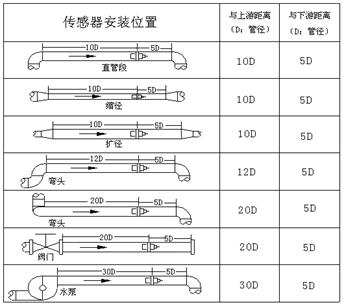

= 3 \* GB2 ⑶ 安裝傳感器一般要求上游大于10D，下游大于5D，距泵出口或閥門處要大于30D（D為直徑）（參見下頁圖）
傳感器間距以兩個傳感器的內距離邊緣為準（參見傳感器安裝方式頂視圖）輸入了所需的參數以后，查看顯示窗口25所顯示的數字，并使傳感 器的間距符合25號窗口數據。
§2.4.2 傳感器安裝方式傳感器安裝方式共有四種。這四種方式分別是V法、Z法、N法和W法。下面分別說明。一般在小管徑時（DN100~300mm）可先選用V法；V法測不到信號或信號質量差時則選用Z法，管徑在DN300mm以上或測量鑄鐵管時應優先選用Z法。
W法和N法是較少使用的方法，適合DN50mm以下細管道。
§2.4.2.1 V法V法一般情況下是標準的安裝方法，使用方便，測量準確?？蓽y管徑范圍為25mm至大
約400mm，推薦在20~300mm的管道上使用。安裝傳感器時，注意兩個傳感器水平對齊，其中心線與管道軸線水平。
V法 ── 側視圖
V法 ── 截面圖
§2.4.2.2 Z法當管道很粗或由于液體中存在懸浮物、管內壁結垢太厚或襯里太厚，造成V法安裝信號弱，機器不能正常工作時，要選用Z法安裝。原因是；使用Z法時，超聲波在管道中直接傳輸，沒有折射（稱為單聲程），信號衰耗小。
Z法可測管徑范圍為100mm至大約6000mm。實際安裝流量計時,建議300mm以上的管道都要選用Z法。
Z法 ── 側視圖
Z法 ── 截面圖
§2.4.2.3 W法W法通過延長超聲波傳輸距離的辦法來提高小管測量精度。適用于測量50mm以下的小管。使用W法時，超聲波束在管內折射三次，穿過流體四次(四個聲程)。
W法 ── 側視圖
W法 ── 截面圖
§2.4.2.4 N法非常少用的安裝方式。
§2.5 通電按 ON 鍵打開流量計的電源，按 OFF 鍵關閉流量計的電源。
TDS-100P型便攜式超聲波流量計通電后，首先運行自我診斷程序，對軟硬件進行檢測，
如果存在故障，將顯示相應的錯誤信息（參見第五章故障解析）。診斷后，機器將按使用者固化的參數進行工作。
如果機器已經安裝好，每次通電后總是進入01號顯示窗口。從M01窗口可以看到機器正在調整放大器增益，通過這一步流量計就會找到合適的收波工作狀態。顯示器左上角顯示1、2、3的過程提示后，機器自動進入正常的測量狀態，顯示器左上角顯示“*R”字樣。
鍵盤操作并不影響測量的進行，因為TDS-100P型便攜式超聲波流量計內部采用了分時技術進行并行處理。測量、運算、鍵入、顯示、打印、串行口操作、輸入輸出等都稱為“事件”，各事件之間是相互獨立的。例如：使用者修改日期時間將絲毫不影響與日期時間無關的
其他任務。流量計的測量工作程序總是在使用界面的后臺進行的，因此流量測量不會因為窗口瀏覽而停止，不論在哪一個顯示窗口上，測量、輸出等任務是照常進行的。
§2.6 鍵盤
TDS-100P型便攜式超聲波流量計鍵盤如右圖所示，說明如下：
0 ~ 9 和 . 鍵用于輸入數字或菜單號；
? 鍵用于左退格或刪除左面字符；
上下鍵 ▲/+ 和 ▼/- 用于進入上一菜單或下一菜單，在輸入數字時，相當于正、負號鍵；
MENU 鍵（以后文字描述時，簡稱為M鍵）用于訪問菜單，先鍵入此鍵后再鍵入兩位數字鍵，即可進入數字對應的菜單窗口，例如：欲輸入管外徑，鍵入MENU 1 1 即可，其中“11”是管外徑參數窗口地址碼；
回車鍵 ENT ，也可稱為確認鍵，用于“確認”已輸入數字或所選擇內容。另一個功能是在輸入參數前按此鍵用于進入“修改”狀態。
蜂鳴器發出的按鍵提示“吡吡”音，可使用77號窗口選擇第十九項關閉。
§2.7 怎樣操作TDS-100P型便攜式超聲波流量計采用了窗口化軟件設計，所有輸入參數、儀器設置和顯示測量結果統一細分為100多個獨立的窗口表示，使用者通過“訪問”特定的窗口即可達到輸入參數、修改設置或顯示測量結果的目的，窗口采用兩位數字（包括+號）編號，從00~99，然后是+0、+1等。窗口號碼或稱窗口地址碼，表示特定的含義，例如11號窗口表示輸入管道外徑參數，25號窗口顯示傳感器安裝距離等，見第4章窗口詳解說明。
訪問窗口的快捷方法是在任何狀態下，鍵入MENU 鍵，再接著鍵入兩位數的窗口地址
碼。例如欲輸入或查看管道外徑參數，窗口地址為11，鍵入MENU 1 1 即可。
訪問窗口的另一種方法是移動訪問，使用按鍵 ▲/+ 和 ▼/- 及 ENT 鍵，例如當前窗口為66，鍵入 ▲/+ 即進入窗口65，再鍵入 ▲/+ 進入窗口64；鍵入 ▼/- 后，又回到窗口65，再鍵入 ▼/- 又進入窗口66。
窗口地址碼的安排是有一定規律的（請見下一節說明和“窗口詳解”章），使用者并不需要一一記住，只需記住常用窗口的地址碼以及不常用窗口的大體位置即可。使用時暫時進入
大體相鄰的窗口，然后使用 ▲/+ 和 ▼/- 鍵找到想要訪問的窗口。
總之，有機的結合使用快捷方法和移動方法，可以發現訪問窗口的操作方法實際上既簡單又方便。
§2.8 窗口簡介窗口按下列規律安排：
00~09 號窗口是顯示窗口，能顯示瞬時流量、正累積流量、負累積流量、凈累積流量、瞬時流速、日期時間、模擬輸入當前量、當前工作狀態、今日流量。
10~29 號窗口是初始參數操作窗口，在這些窗口中輸入諸如管道外徑、管壁厚度、流體種類、傳感器類型、傳感器安裝方法等參數，顯示安裝距離等。
30~38 號窗口是流量單位選擇和累積器選項操作窗口，在這些窗口中，可以選擇工作單位系，可選擇流量計工作單位諸如立方米、公升等、可以打開或關閉各累積器或是對其進行“清零”操作。
40~49 號窗口包括流量修正操作窗口和網絡標識地址碼（46號）、密碼保護（47號）等。
50~89 號窗口包括打印機輸出、RS-485輸出、繼電器輸出、電流環輸出、批量控制器、日期時間、頻率信號輸出、報警輸出、模擬輸入、日月年累積器等功能的設置和操作。
90~94 號窗口為流量計檢查窗口。90號窗口顯示信號強度和信號質量Q值；91號窗口顯示信號傳輸時間比；92號窗口顯示通過測量估計的流體聲速；93號窗口顯示測量的信號傳輸總的時間和時差；94號窗口顯示雷諾數和儀器自動修正系數。
96~99 號沒有“窗口”可進入。它們代表打印命令：M96用于打印機進紙或上紙、M99打印當前窗口內容。
+0~+9 號窗口是附加的一些次常用功能窗口，包括上斷電時間記錄、總工作時間、總上電次數等。甚至還包括一個單精度函數計算器。
還有一些窗口是有關硬件調試操作的，只用于廠家調試。詳細的說明請見“怎樣使用”和“窗口詳解”章節。如果還感覺到操作有困難，請模仿下一節輸入管道參數步驟練習。
§2.9 快速輸入管道參數和步驟TDS-100P型便攜式超聲波流量計常規測量時需要輸入下列參數：
1. 管道外徑（M11）
2. 管壁厚度（M12）
3. 管材（M14）
4. 襯材參數（如有,包括：襯材聲速M17和襯里厚度M18）
5. 流體類型（M20）
6. 傳感器類型 （M23）
7. 傳感器安裝方式（M24）
上述參數條件的輸入步驟一般遵循下列設置步驟:
1. 鍵入MENU 1 1 進入11號窗口輸入管外徑后鍵入 ENT 鍵
2. 鍵入 ▼/- 進入12號窗口輸入管壁厚度后鍵入 ENT 鍵
3. 鍵入 ▼/- 進入14號窗口 ENT , ▲/+ 或 ▼/- 選擇管材后鍵入 ENT 鍵
4. 鍵入 ▼/- 進入16號窗口 ENT , ▲/+ 或 ▼/- 選擇襯材后鍵入 ENT 鍵
5. 鍵入 ▼/- 進入20號窗口 ENT , ▲/+ 或 ▼/- 選擇流體類型后鍵入 ENT 鍵
6. 鍵入 ▼/- 進入23號窗口 ENT , ▲/+ 或 ▼/- 選擇傳感器類型鍵入 ENT 鍵
7. 鍵入 ▼/- 進入24號窗口 ENT , ▲/+ 或 ▼/- 選擇安裝方式后鍵入 ENT 鍵
8. 鍵入 ▼/- 進入25號窗口，按所顯示的安裝距離及上步所選擇的安裝方式安裝好傳感器(見本章安裝節)
9. 鍵入MENU 0 1 進入01號窗口顯示測量結果
§2.10 怎樣判斷傳感器是否正常工作
檢查安裝是指檢查傳感器安裝是否合適、是否能夠接收到正確的、足夠強的、可以使機器正常工作的超聲波信號，以確保機器長時間可靠的運行。通過檢查接收信號強度（M90）、傳輸時間比值（M91）、以及總傳輸時間及時差（M93），可確定安裝是否合適。
安裝的好壞直接關系到流量值的準確，機器長時間可靠的運行。雖然大多數情形下，把傳感器簡單地涂上耦合劑貼到管壁外，就能得到測量結果，這時還是要進行下列的檢查，以確保得到好的測量結果并使儀器長時間可靠的運行。
§2.10.1 信號強度信號強度（M90中顯示）是指上下游兩個方向上接收信號的強度。TDS-100P使用00.0~99.9 的數字表示相對的信號強度。00.0 表示收不到信號；99.9 表示大的信號強度。
一般情況下，信號強度越大，測量值越穩定可信，越能長時間可靠的運行。
安裝時應盡量調整傳感器的位置和檢查耦合劑是否充分，確保得到大的信號強度。
系統能正常工作的條件是兩個方向上的信號強度大于60.0。當信號強度太低時，應重新檢查傳感器的安裝位置、安裝間距以及管道是否適合安裝或者改用Z法安裝。
§2.10.2 信號質量(Q值)信號質量簡稱Q值（M90中顯示）是指收信號的好壞程度。使用00~99的數字表示信號質量。00表示信號差；99表示信號好。
信號質量差的原因可能是工作參數不正確，干擾大，或者是傳感器安裝不好，或者使用了質量差、非專用的信號電纜。一般情形下應反復調整傳感器，檢查耦合劑是否充分，直到信號質量盡可能大時為止。
§2.10.3 傳輸時間比傳輸時間比用于確認傳感器安裝間距是否正確。在安裝正確的情況下傳輸比應為100±3。傳輸時間比可以在M91中查看。
當傳輸比超出100±3的范圍時，應檢查參數（管外徑、壁厚、管材、襯里等）輸入是否正確、傳感器的安裝距離是否與M25中所顯示的數據一致、傳感器是否安裝在管道軸線的同一直線上、是否存在太厚的結垢、安裝點的管道是否變形等。
§2.10.4 總傳輸時間、時差M93中所顯示的“總傳輸時間、時差”能反應安裝是否合適，因為流量計內部的測量運算是基于這兩個參數的，所以當“時差”示數波動太大時，所顯示的流量及流速也將跳變厲害，出現這種情況說明信號質量太差，可能是管路條件差，傳感器安裝不合適或者參數輸入有誤。在通常情況下，時差的波動應小于±20％。但當管徑太小或流速很低時，時差的波動可能稍大些。
§2.10.5 安裝后檢查事項1）查看管道參數并確認各項是否正確，記錄流量計序列號以及其它參數并同信號強度等狀態信息一起存檔以備查驗。
2）查看M90菜單，判斷信號強度及Q值是否大于70；
3）查看M91菜單，信號傳輸比是否在97~103之間；
4）查看M60菜單當前日期時間是否正確，如果不正確需要調整，否則日月年累積功能以及上電、斷電功能都不能正常工作；
5）對于固定應用場合，使用M26菜單選擇1選項對目前所輸入的參數及設置固化備份，以確保掉電或者備用電池耗盡情況發生后，工作參數不丟失。
